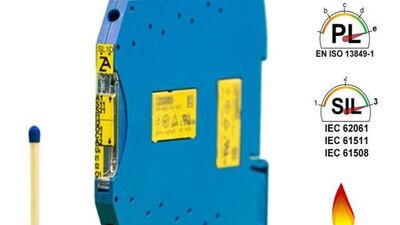

Die von Zander Aachen entwickelte MINOS SD-Serie besteht aus dem Not-Halt-Relais SD1E, welches für die Überwachung sicherheitsgerichteter Sensorik wie z.B. Not-Halt-Taster, Schutztürschalter oder Lichtgitter eingesetzt werden kann sowie dem sicheren Koppelrelais SD1K, welches z.B. für die sichere galvanisch getrennte Kontaktverstärkung sowie zur Testpulsfilterung sicherer SPS-Steuerungen eingesetzt wird.

Neben dem offensichtlichsten Vorteil der Geräte, einer Baubreite von nur 6,8 mm, was lediglich einem Drittel der derzeit auf dem Markt befindlichem Standardgeräte entspricht, bestechen die Sicherheitsrelais durch Ihre Vielseitigkeit.

Trotz der geringen Baubreite lässt sich das SD1E wie herkömmliche Relais für den jeweiligen Anwendungsfall konfigurieren. Über Konfigurationsschalter kann das Startverhalten sowie die zu überwachende Sensorik unmittelbar am Gerät konfiguriert werden.

Gerätevarianten für die unterschiedlichen Konfigurationen werden so vermieden, was z.B. den Einsatz an unterschiedlichen Anlagentypen sowie die Lagerhaltung enorm vereinfacht.

Neben einem zertifizierten Einsatz bis PL e / SIL 3 gemäß EN ISO 13849-1 und IEC 61508/IEC 62061 finden die Geräte ebenfalls Einsatz in der Prozessindustrie gemäß IEC 61511, insbesondere durch Baumusterprüfung für Feuerungsanlagen nach EN 50156-1 und EN 746-2.

MINOS SD1E: E-STOP Relais

MINOS SD1K: Sicheres Koppelrelais

Die ZX09 und ZX09A sind High-Speed speicherprogrammierbare Steuerungen (SPS). Sie können sowohl als eigenständige SPS, als auch in einem Netzwerk als dezentrale SPS zur parallelen Verarbeitung von Signalen in Echtzeit eingesetzt werden.

Hierzu stellt die Steuerung ZX09 zehn digitale Eingänge und vier digitale Ausgänge zur Verfügung.

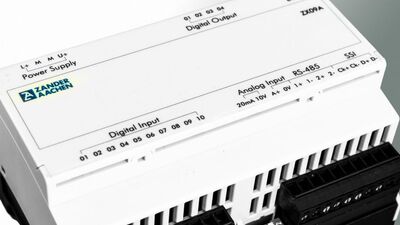

Die Steuerung ZX09A verfügt darüber hinaus über einen analogen Eingang, eine RS 485 und bis zu zwei SSI-Schnittstellen, z.B. zum Anschluss von Drehgeber.

Beide Steuerungen besitzen ebenfalls einen Netzwerkanschluss in Form einer Ethernet-Schnittstelle. Hierüber ist eine Verbindung mit einem Computer zur Programmierung und Konfiguration, sowie eine Vernetzung paarweise mit einem weiteren Gerät oder in einem Netzwerk möglich. Die Programmierung erfolgt über das Programmiersystem EX_PRESS 5.

Verfügbar ab Herbst 2018

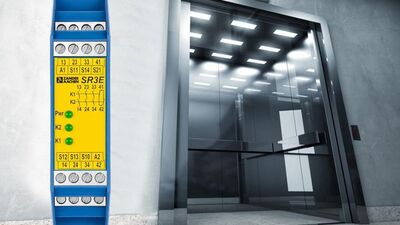

Mit dem neuen SR3E werden die Anforderungen der neuen EN81-20/-50 erfüllt und ermöglichen so einen normgerechten Einsatz in Aufzügen.

• Supply: DC 24V
• 3 sichere Relaiskontakte und 1 Meldekontakt
• Ein- oder zweikanalige Ansteuerung
• Automatischer oder überwachter manueller Start
• Schmale Bauform mit nur 22,5 mm Breite

Verfügbar ab Herbst 2018

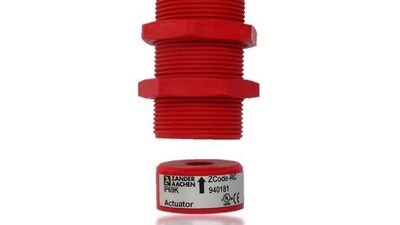

ZCode-RC ist ein manipulationssicherer, codierter Magnet-Sicherheitsschalter mit Transistorausgang. Er ist einfach zu installieren (nur eine Bohrung nötig), vollständig staub- und wassergeschützt und wird berührungslos betätigt. Eine Aktivierung kann mit dem zum Lieferumfang gehörenden Betätiger erfolgen. Der Schaltzustand wird durch eine LED angezeigt.

ZCode wird selbstüberwachend über zwei Kanäle mit Querschlussüberwachung an ein Not-Halt-Relais (z.B. ZANDER SR-Serie, MINOS SD-Serie), eine Safety Logik (z.B. ZANDER MINOS SL-Serie) oder eine  Sicherheitssteuerung (z.B. ZANDER TALOS-Serie) angeschlossen. Sonderformen in Edelstahl (ZCode-RCE) für raue und hygienekritische Prozessumgebungen.

D x L : 30 x 60 mm

Im Rahmen der immer weiter automatisierten Getränkeherstellung sind die Anforderungen bzgl. absoluter Geschwindigkeit sowie reproduzierbarere Erfassung, auch bzgl. hoher Gut-Schlechtteil Trennschärfe wichtige Anforderungen der Gesamtprozessoptimierung.

Beispielsweise besteht in Ausnahmefällen die Gefahr, dass ein Kornkorken nicht korrekt auf der Flasche sitzt, was negative Auswirkungen auf die Haltbarkeit hat und dazu führt, dass die Flasche aussortiert werden muss. Dies wurde bei der Oppacher Mineralquellen GmbH & Co. KG bisher manuell optisch kontrolliert, was bei einem Durchsatz von bis zu 14.000 Flaschen/Stunde eine große Herausforderung darstellte.

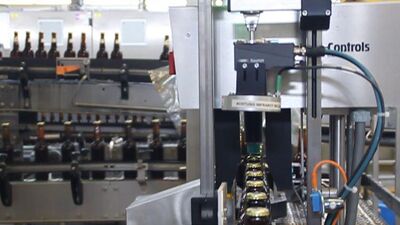

Mittels der Zander SPS Speedy ZX4T in Zusammenarbeit mit dem Projektierer VOR-Solutions wird der Kronkorken nun durch ein Kamerasystem überwacht.

Die Kamera fotografiert den Kronkorken und vergleicht das Bild mit einer eingelernten Vorgabe. Sollte der fotografierte Kronkorken nicht korrekt sitzen, wird über eine Produktverfolgung die Flasche bis zu einem Pusher verfolgt und dort ausgeschleust. Die Produktverfolgung wird mit der Mikro-SPS ZX4T der Firma Zander realisiert. Kein anderer Hersteller ist in der Lage, mittels einer SPS Kleinsteuerung so einen komplexen Prozess abzubilden. Durch die Zyklusfreiheit können alle notwendigen Signale für die Produktverfolgung in Echtzeit abgebildet werden. Die ZX4T ist die zykluszeitenfreie, kosteneffektive High-Speed Lösung, so konnte z.B. eine externe Auswerteeinheit eingespart werden.

Somit ist sichergestellt, dass keine schlecht verschlossenen Flaschen in den Verkehr kommen.

Die gesamte Anlage wurde von der Firma VOR-Solutions konzipiert und gebaut.
